[실내건축기사] 실기 준비 24일차 / 컬러링 마무리, 기출풀이-커피숍



지난번에는 기출문제 카피 연습 중

단면도까지 마무리한것을 올렸다.



그 후에 투시도 컬러링에 들어가기 전에

컬러링 연습을 3-4장 정도 한 후에

기출문제 투시도에 컬러링을 해서

문제 1개를 온전히 마무리 했다.



컬러링 할때는 3,5,7 웜그레이 컬러로

천정, 벽, 바닥 순으로

점점 어두워지게 명암을 주고

컬러를 올려 준 후에

물체 아래에 직선으로 떨어지는 보조 명암을 넣어

마무리를 해준다.



이것은 기출연습 마무리인 실내투시도 컬러링.

마카가 아직은 조금 어렵다.



드디어 기출문제 카피하는 연습을 끝내고,

지난주 금요일에 처음으로 기출문제 풀이가 시작됐다!

주제는 상업지구 내에 위치한 커피숍.

조건으로는 캐셔카운터, 서비스 카운터, 흡연실,

남여화장실, 직원휴게소가 주어졌다.



기본으로 주어진 구조는

좌측과 전면에 픽스창이 있고

중심에 원형기둥이 있는 구조였다.



원래 시간배분은 문제파악 10분,

평면도 2시간에 끝내야 하는데,

나는 금요일날 2시간 반동안

위의 사진만큼 밖에 못그렸다 ㅠㅠ

문제파악하며 프리스케치 하는것이

한 30분이 넘게 걸렸다.ㄷㄷ



토요일에는 오전부터 저녁까지

기출문제풀이를 연습했다.

한 7시간정도 그린것 같은데,

평면도, 천정도, 입면도, 단면도 까지 마무리를 하고

투시도는 그리지 못했다 ㅠ

금요일 2시간을 포함하면,

9시간동안 완성을 못한 셈이다 ..ㄷㄷ..

이렇게 해서 붙을 수 있으려나 모르겠다 ^^;;



천정도를 그릴때는

한장의 종이에 천정도, 입면도가 함께 들어가야 하므로

위치를 중앙이 아닌, 좌측 상단으로 붙여 그려야한다.

좌측으로 붙이는 이유는 오른편에

조명 범례표가 들어가야하기 때문이다.

조건으로 주어진 층고를 고려하여

천정도 아래로 입면도와 치수선이 알맞게 들어가도록

위치를 고려하여 종이를 붙여줘야한다.



천정도는 아래에 평면도를 대고

기본 골조를 카피해주고,

조명을 배치하는 방식으로 진행되기 때문에

시간배분은 1시간으로 한다.



천정도에 들어가야 할 것은

조명, 시스템에어컨, 스프링클러, 화재감지기,

송기구, 배기구, 천정단차표기, 출입등표기

와 글씨(천정높이, 천정마감표기)이다.

조명은 등간격으로 배치된 경우에만

간격 치수선을 표기해준다.



송기구와 배기구는 지그재그로 배치해 줘야하고,

배기구는 각 독립된 방마다 하나씩 넣어줘야 한다.

각 독립된 방마다 천정 층고와, 재료마감표기를 해주는것이 좋다.

그리고 출입도어 표기는 천정도이기때문에 빼주고, 해치도 채워준다.





나는 천정도 위치를 조금 낮게 잡고,

입면도 치수선 높이를 좀 높게 잡아서

입면도 아래 도면명이 조금 작게 써지고,

종이 아래에 붙게 그려졌다 ㅠㅠ

감안한다고 위치를 잡았는데

이렇게 됐다 ㅠㅋㅋㅋ



입면도는 가장 쉽기 때문에

시간배분은 30분이다.

나는 한 40분 걸렸다!

그것도 픽스창 부분이었기 때문에 가능했던것 같다..^^

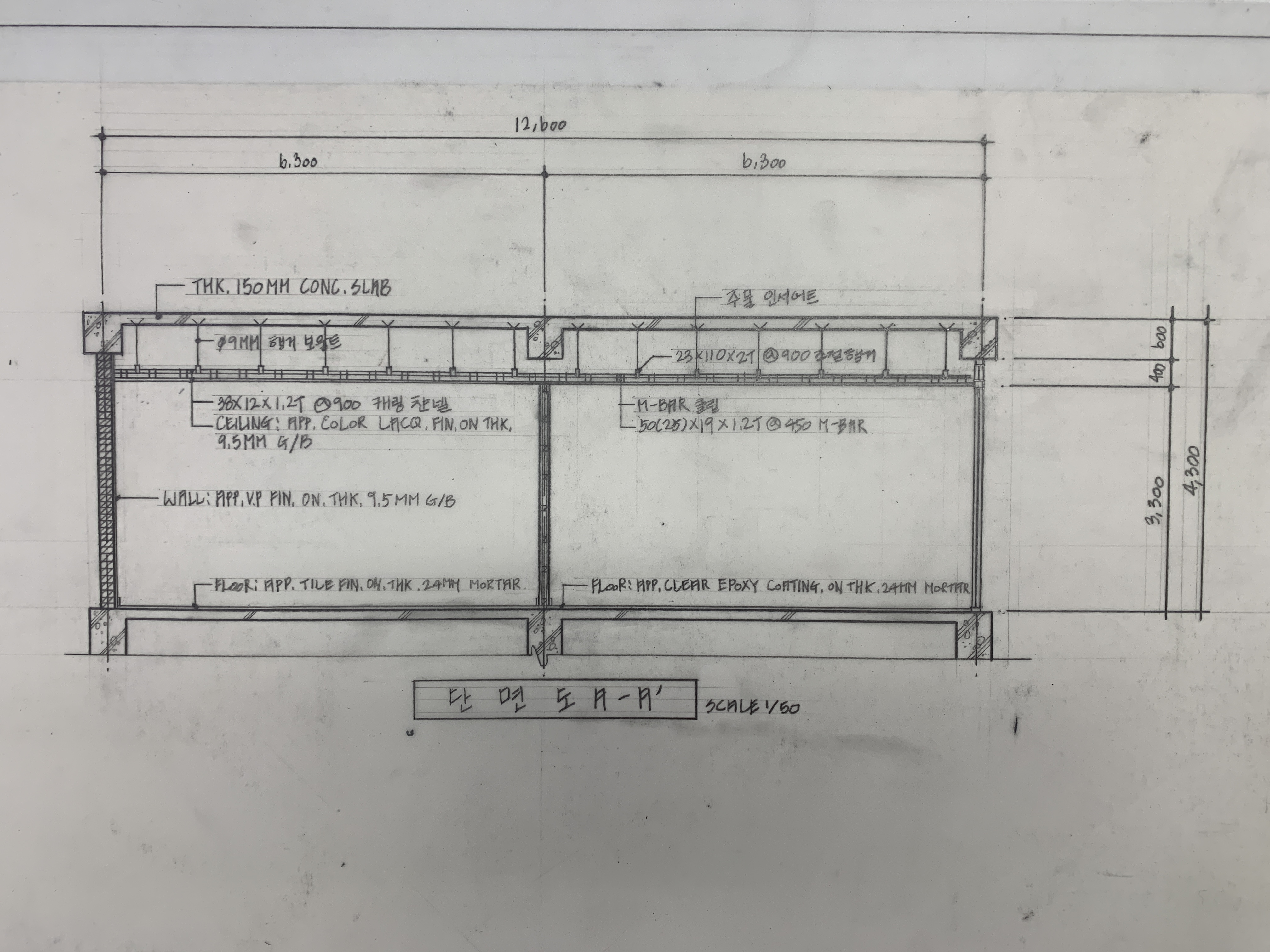

세번째 장에는 단면도와 투시도가 들어간다.

그래서 단면도도 상단에 맞춰 그려야 한다.

층고를 고려하여 높이를 잘 맞춰야한다.

단면도 시간배분은 40분!

나는 한참 더 걸렸다^^



다음날 가서 완성한 투시도!

마카칠만하면 급 촌스러워지는 투시도.. ㅠㅡㅠ



2주 남았다 아자아자!
